1. Ang parehong piston at diaphragm pump ay lumilikha ng pulsation o pressure peaks sa panahon ng operasyon, ito ay hindi kanais-nais at nakakapinsala sa parehong maayos na operasyon at buhay ng pagpapatakbo ng mga bahagi. Ang pagkakabit ng isang accumulator na katabi ng down stream ng pump ay magpapalamig sa pulsation sa isang katanggap-tanggap na antas (fig.3). Ang mga karaniwang aplikasyon ay ang mga dosing pump, mga pump na may maliit na bilang ng mga piston, atbp.
2. Sa kaso ng biglaang pagkawala ng kuryente, e. g., pipe o joint failure, pump breakdown, atbp., ang accumulator ay maaaring magbigay ng sapat na enerhiya upang makumpleto ang isang operational cycle o upang payagan ang mga actuator, valves, atbp., na i-reset sa isang "ligtas" na posisyon, at sa gayon ay maiwasan ang pinsala sa kagamitan o produkto. Ang pagkakaroon ng naturang emergency power source ay mahalaga sa mga kaso kung saan kinakailangan ang hydraulic power supply para sa pagsasara ng safety door, electrical switch, safety valve, emergency brake, atbp.
Ang isang karaniwang aplikasyon ay ang pang-emergency na supply ng langis ng gasolina sa mga burner ng planta ng kuryente. Ang Fig.4 ay naglalarawan na ang isang pagkabigo sa "B", na nagiging sanhi ng pagkawala ng enerhiya, ay maaaring i-offset sa pamamagitan ng mano-manong pag-override sa electro valve na "A", kaya ginagamit ang potensyal na enerhiya ng accumulator.
3. Sa isang closed hydraulic circuit, ang thermal expansion ay maaaring magdulot ng pagtaas ng pressure dahil sa pagtaas ng temperatura.
Ang isang accumulator na naka-install sa linya ay magpoprotekta sa mga valve, gasket, pressure gauge atbp. Ang mga karaniwang application ay matatagpuan sa mga refinery at pipeline(Fig.5)
4. Dahil kailangan ang pare-parehong static pressure sa mahabang panahon, kailangan ang accumulator dahil ito ay makakabawi sa pagkawala ng pressure dahil sa pagtagas sa mga joints, seal, atbp. pati na rin sa pagbabalanse ng mga pressure peak na maaaring mangyari sa panahon ng operating cycle. Ang mga karaniwang application ay matatagpuan sa mga sistema ng pagsasara (Fig.6), mga platform ng paglo-load, mga pagpindot sa paggamot, mga tool sa makina, mga sistema ng pagpapadulas, atbp
5. Ang mabilis na pagsasara ng balbula ay maaaring makagawa ng mga shock wave (water hammer), na nagreresulta sa sobrang presyon ng mga tubo, joints, valves atbp. Ang paggamit ng angkop na accumulator ay maaaring mag-neutralize o makabuluhang bawasan ang shock. Ang mga karaniwang aplikasyon ay tubig(Larawan 7), mga circuit ng pamamahagi ng gasolina at langis, kagamitan sa paghuhugas, atbp.
6. Ang mga mekanikal na shocks sa hydraulically driven na kagamitan ay maaaring makuha ng mga accumulator. Ang mga posibleng aplikasyon ay nasa drive at suspension system para sa mga forklift, mobile crane, makinarya sa agrikultura at civil engineering, mga rock crusher, atbp. (Fig.8)
7. Fluid separator(transfer barrier)
Sa isang sistema kung saan ang fluid pressure na nabuo sa isang bahagi ng circuit ay dapat ilipat sa isa pang fluid nang walang anumang posibilidad na maghalo ang dalawang fluid, ang bladder accumulator ay nagbibigay ng kasiya-siyang solusyon (Fig.9).
Ang accumulator bladder ay gumaganap bilang isang nababaluktot na hadlang sa pagitan ng dalawang likido o sa pagitan ng isang gas at isang likido, na nagbibigay ng agarang tugon nang hindi binabawasan ang presyon ng system.
Pinili
Ang mga sumusunod na parameter ay kasangkot sa pagpili ng isang nagtitipon; ang pinakamahalaga ay.
1. Presyon sa paggawa
Ang pinakamababa at pinakamataas na presyon ng pagtatrabaho (P1, P2), at ang halaga ng pinakamataas na pinapahintulutang presyon ng pagtatrabaho ay dapat na mas mababa o katumbas ng pinakamataas na awtorisadong presyon ng pagtatrabaho ng nagtitipon na pipiliin para sa mga kadahilanang pangkaligtasan.
2. Dami ng paggawa
Kinakailangan ang volume(AV) ng likido na iimbak o gagamitin bilang karagdagan sa maximum at minimum na working pressure para sa tamang sukat ng accumulator.
3. Mga daluyan ng paggawa
Sa pangkalahatan, ang mga gumaganang medium ay nitrogen at hydraulic oil o emulsion. Para sa espesyal na media, mangyaring kumonsulta muna sa amin.
4. Temperatura sa pagtatrabaho
Ang pagpili ng materyal ng pantog at shell ay matutukoy ng operating temperatura, na nakakaimpluwensya rin sa pre-loading pressure, at dahil dito ang dami ng nagtitipon.
5. Pinakamataas na rate ng daloy
Para sa parehong (AV), ang laki ng koneksyon ng accumulator ay maaaring maimpluwensyahan ng agarang rate ng daloy na kinakailangan.
6. Lokasyon
Mahalagang malaman ang panghuling pagtatalaga ng nagtitipon upang matugunan ng disenyo ang lokal na disenyo at parameter ng pagsubok.
7. Pagkalkula ng volume
| Aplikasyon | Formula ng Pagkalkula ng Dami | Tandaan |
| Imbakan ng fluid power | V 0=1−( P 1/ P 2)1/n V x( P 1/ P 0)1/n | V 0 : Kinakailangan ang volume ( m3 ); Pre-charge pressure P 0 : 0.9 P 1> P 0>0.25 P 2 |
| V x : Efficient volume ( m3 ) |
| P 1 : Min. operating pressure (Pa) |
| P 2 : Max. operating pressure (Pa) |
| n : Coefficient; n=1 (isothermal), n=1.4 (adiabatic) |
| Pulsation damper | V 0=1−( P 1/ P 2)1/nA k L( P 1/ P 0)1/n×103 | A : Mahusay na lugar ng silindro ( m2 ) |
| L : Haba ng piston stroke (m) |
| k : Coefficient na nauugnay sa uri ng bomba: |
| - Single-acting na solong piston: 0.60 |
| - Double-acting na solong piston: 0.25 |
| - Single-acting double piston: 0.25 |
| - Double-acting na double piston: 0.15 |
| - Single-acting triple piston: 0.13 |
| - Double-acting triple piston: 0.05 |
| Pre-charge pressure: 60% ng operating pressure |
| Sumipsip ng emergency na enerhiya | V 0=2m V 2( P 00.4)[( P 2/ P 0)0.285−1103] | m : Pangkalahatang kalidad ng hydraulic oil circuit (kg) |
| v : Rate ng daloy ng likido (m/s) |
| Pre-charge pressure: 90% ng operating pressure |
Tandaan:
1. Ang pre-charging pressure ay dapat matukoy ayon sa lokasyon ng aplikasyon.
2. n=1, kung sakaling ang compression o pagpapalawak ng nitrogen ay maganap nang napakabagal(mahigit 3 minuto) na ang kumpletong pagpapalitan ng init ay pinapayagan sa pagitan ng gas at kapaligiran, iyon ay sa pare-parehong temperatura, ang kondisyon ay isothermal n=1.4, kapag ang operasyon ay napakabilis na walang pagpapalitan ng init na maaaring mangyari, ang kondisyon ay adiabatic.
Mga Pagtatalaga ng Modelo
1. Hydraulic Bladder Accumulator
2. Istraktura: A: Maliit na Pagbubukas AB: Malaking Pagbubukas
3. Nominal na Kapasidad: L
4. Nominal Pressure: bar
5. Uri ng koneksyon: L--Thread F--Flanged
6. Katamtaman: Y--hydraulic oil R--emulsion

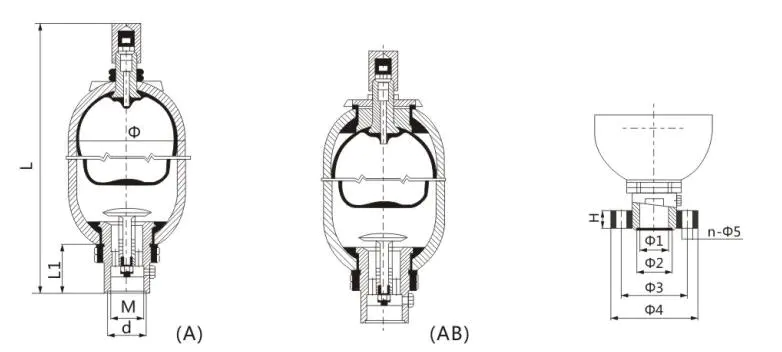

Code ng Modelo at Sukat
Tala sa Pag-order
1. Ang modelo at ang mga code ay dapat na ganap na nakasaad kapag nag-order. Halimbawa, ang accumulator NXQ-A-40/31.5-L-Y ay nangangahulugang: working pressure:31.5Mpa, nominal volume: 40L, cylinder structure: maliit na opening, bottom repair the medium: hydraulic oil, connection way: threaded, diameter: Φ219.
(1) Ang welding, reveting at mechanical machining ay hindi inilalapat upang ayusin ang accumulator.
(2) Ang oxygen o hangin ay ipinagbabawal na punan ang nagtitipon; gumamit lamang ng nitrogen o iba pang inert gas.
(3) Kapag ang nagtitipon ay ginagamit upang makatipid ng enerhiya, ang presyon ng pagpuno ay dapat na mas mababa sa 90% ng pinakamababang presyon ng pagtatrabaho ng hydraulic system (karaniwan ay 60%-80%)
(4) Suriin ang connecting port para sa mga tagas kapag ini-install ang accumulator.
(5) Suriin ang presyur kung kinakailangan kaagad pagkatapos na mailagay ang accumulator.
2. Kapag pinili ng user ang malaking diameter series accumulator ng parehong kapasidad, pakitandaan ang diameter sa likod ng modelo at code. Halimbawa, may dalawang uri ng pipe para sa 40L accumulator, ang isa ay $219 at ang isa ay $299, kung kailangan ng user ng $299 diameter, working pressure: 31.5MPa, cylinder structure: malaking opening/top repair, medium: hydraulic oil, connection way: thread. ang ganitong uri ng accumulator ay dapat ipahayag bilang sumusunod: NXQ-AB-40/31.5-L-Y(Φ299).
Kung pumili ang gumagamit ng isang serye ng maliit na diameter, hindi kinakailangang tandaan ang diameter.
3. Kung mayroon kang mga espesyal na kinakailangan sa accumulator, mangyaring makipag-ayos sa teknikal na tao ng aming kumpanya.
Pag-install
1. Ang accumulator ay dapat i-install patayo na ang gas valve ay patayo. Ang espasyo ng inspeksyon ay dapat panatilihin malapit sa balbula ng gas.
2. Ang accumulator ay dapat na maayos na nakadikit sa supporter o dingding.
3. Kapag ginamit para sa pag-buffer at pagsipsip ng pagbabagu-bago, ang accumulator ay dapat ilagay malapit sa pinagmumulan ng pagbabagu-bago.
4. Ang check valve ay dapat ilagay sa pagitan ng accumulator at hydraulic pump upang maiwasan ang return flow ng langis para sa accumulator kapag ang electric machine ng pump ay tumigil sa paggana.
5. Ang stop valve ay dapat ilagay sa pagitan ng accumulator at pipe system na gagamitin sa gas charging, draining speed adjusting o long term stopping.
6. Hindi dapat ilapat ang welding sa pag-aayos ng accumulator.
Pag-charge ng Nitrogen
1. Dapat suriin ang nagtitipon bago masingil ang nitrogen.
2. Ang nitrogen ay dapat dahan-dahang sisingilin upang matiyak na ang pantog ay hindi masira sa pamamagitan ng mabilis na pag-charge.
3. Ang oxygen, compact air o iba pang nasusunog na gas ay hindi dapat gamitin.
4. Ang gas charging device ay dapat gamitin sa pag-charge ng Nitrogen. Ang gas charging device ay hindi mapaghihiwalay na bahagi ng accumulator na gagamitin sa pag-charge, pag-draining ng pagsukat at pagsasaayos ng charging pressure na Gas Charging Device.
5. Pagtukoy ng presyon ng pagsingil:
(1) Epekto sa pag-buffer: Ang presyon ng pag-charge ay dapat ang normal na presyon ng lugar ng pag-install o mas mataas nang kaunti.
(2) Absorbing fluctuation: Charging pressure ay dapat 60% ng average pressure ng fluctuation.
(3) Pag-iimbak ng enerhiya: Ang presyon ng pag-charge ay dapat na mas mababa sa 90% ng pinakamababang presyon ng pagtatrabaho (karaniwan ay 60%-80%) at mas mataas sa 25% ng pinakamataas na Presyon sa pagtatrabaho.
(4) Kabayaran para sa mainit na pamamaga: Ang presyon ng pag-charge ay dapat ang pinakamababang presyon ng malapit na circuit ng hydraulic system o mas mababa ng kaunti.
Inspeksyon at pagkumpuni
1. Inspeksyon ng pagtagas:
Pagkatapos ng pag-install, suriin ang presyon ng gas sa pantog bawat linggo. Pagkalipas ng isang buwan, suriin bawat buwan, kalahating taon mamaya, suriin bawat kalahating taon.
Paraan ng inspeksyon:
Maglagay ng check-valve sa oil pipe na kumukonekta sa accumulator oil-inlet at oil box, at mag-install ng pressure gauge bago ang check-valve. Buksan ang check-valve nang dahan-dahan upang hayaang bumalik ang pressure oil sa oil box at panoorin ang pressure gage nang sabay-sabay. Ang pointer ng gage sa una ay bumaba nang dahan-dahan, mabilis na bumababa sa zero sa isang partikular na punto. Ang binagong halaga ng bilis ng paggalaw ng pointer ay ang presyon ng pagsingil ng gas. Bukod pa rito, maaaring gamitin ang gas charging device upang suriin ang presyon, ngunit ang gas ay ilalabas nang kaunti sa bawat inspeksyon.
2. Kapag ang accumulator ay hindi ginagamit sa loob ng mahabang panahon, ang check-valve ay dapat sarado upang matiyak na ang presyon ng langis ay mas mataas sa presyon ng pagsingil.
3. Kung ang accumulator ay hindi magkakabisa, suriin kung mayroong pagtagas. Kung walang nitrogen sa pantog at ang langis ay wala sa gas-valve, pakisuri ang pantog.
4. Alisan ng tubig ang langis bago i-demount ang accumulator. Ilabas muna ang nitrogen kasama ang charging device, pagkatapos ay maaaring i-demount ang mga bahagi.
5. Kung mayroong pagtagas dahil sa pagluwag ng mga mani sa proseso ng transportasyon at pagsubok, mangyaring suriin kung ang seal ring ay nasa slot. Ilagay ang seal ring sa tamang lugar at iikot ang nut. Kung mayroon pa ring pagtagas, mangyaring baguhin ang mga bahagi.
Apendise
1. Bago mag-debug, ilalabas ang hangin sa tubo.
2. Maglagay ng safety-valve sa oil-inlet kapag mas malaki ang accumulator sa 10 L.
3. Suriin ang nitrogen pressure bago magkabisa ang accumulator.
4. Ang oxygen at nasusunog na gas ay ipinagbabawal sa pag-iwas sa pagsabog.

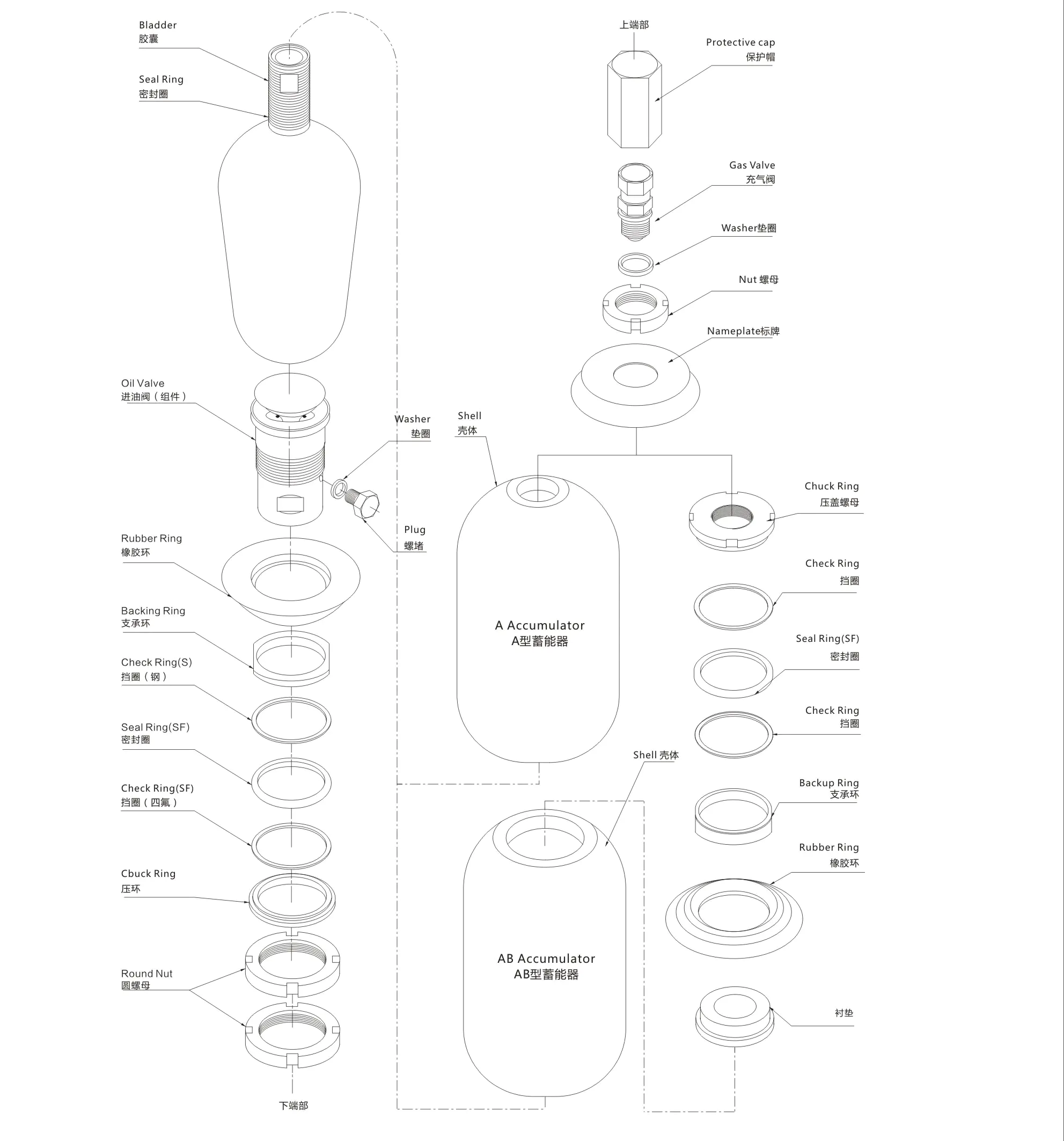

Bladder accumulator assembly schematic drawing
