Bahay / Mga produkto / Accumulator / Diaphragm Accumulator
  • Diaphragm Accumulator
  • Diaphragm Accumulator
Accumulator

Diaphragm Accumulator

Ang diaphragm accumulator ay isang mekanikal na aparato na nag-iimbak at naglalabas ng enerhiya gamit ang Boyle's Law (ang compressibility ng mga gas). Ang pangunahing istraktura nito ay isang dayapragm na gawa sa isang nababaluktot na materyal (karaniwang goma) na ganap na naghihiwalay sa silid ng likido mula sa silid ng gas sa loob ng lalagyan.

Humiling ng Presyo >
  • Diaphragm Accumulator
  • Diaphragm Accumulator
Nakaraang：Walang nakaraang produktoSusunod：Piston Accumulator

Pangunahing Prinsipyo sa Paggawa
Ang pagpapatakbo ng isang diaphragm accumulator ay batay sa ugnayan ng pagbabago ng volume sa pagitan ng gas at likido:
1. Pag-iimbak ng Enerhiya (Nagcha-charge): Kapag tumaas ang presyon sa hydraulic system, ang likido ay napipilitang pumasok sa likidong silid ng nagtitipon.
Pinipilit ng pagpasok ng likido ang flexible diaphragm na lumipat patungo sa gas chamber, na pinipiga ang gas (karaniwan ay nitrogen) sa kabilang panig ng diaphragm.
Dahil sa gas compression, ang potensyal na enerhiya (compression energy) ay nakaimbak.
2. Energy Release (Release): Kapag bumaba ang pressure ng system (hal., kapag ang isang hydraulic cylinder ay kailangang gumalaw nang mabilis), ang diaphragm ay itinutulak pabalik sa orihinal nitong hugis sa pamamagitan ng internal pressure ng gas.
Ang elasticity ng diaphragm ay nagpapalawak ng compressed gas, na nagtutulak sa likido pabalik sa hydraulic system upang mapunan ang agarang pangangailangan sa daloy.

Mga Pag-andar ng Hydraulic Accumulators
Isang kailangang-kailangan na bahagi sa haydroliko at likidong teknolohiya. Marami itong gamit sa mga hydraulic circuit, tulad ng:
1) pag-save ng kapangyarihan ng drive;

2) imbakan ng enerhiya;

3) pamamasa presyon shocks;

4) pagbabawas ng presyon ng pump pulsation;

5) pagpapanatili ng pare-pareho ang presyon.

Ang lahat ng mga function na ito ay maaaring gawin ng mga hydraulic accumulator, kaya nagbubunga ng mga espesyal na benepisyo tulad ng: tumaas na produktibidad at pangkalahatang kahusayan, pinahusay na functionality, pinahabang buhay, pinahusay na kaligtasan, at pinababang gastos sa pagpapatakbo at pagpapanatili.

Produkto
Paglalarawan

Maaari kaming magdisenyo at bumuo ayon sa mga pangangailangan ng aming mga kliyente upang matugunan ang mga kinakailangan ng iba't ibang mga customer.

Mga Pagtatalaga ng Modelo


1. Code ng Serye:
Welded diaphragm accumulators

2. Konstruksyon:
A: (M28X1.5) Rechargeable
B: Ganap na selyado¹

3. Nominal Volume(L)

4. Pinahihintulutang working pressure(Bar)

5. Materyal ng Shell:
1--Carbon na bakal

6. Diaphragm Material code:
1--Nitrile Butadiene Rubber (NBR)
2--Hydrogenated Nitrile Butadiene Rubber (HNBR)²
3--Isobutylene Isoprene Rubber (IIR)²
7--Epichlorohydrin Rubber (ECO)²

7. Liquid side karaniwang koneksyon AK o AB³

8. Nitrogen pre-charge pressure sa 20°C (Bar)¹

Tandaan:
(1) Para lamang sa maramihang mga order ng Uri A at Uri B;
(2) Para lamang sa maramihang mga order;
(3) Para sa mga hindi karaniwang konektor, mangyaring kumonsulta nang hiwalay.

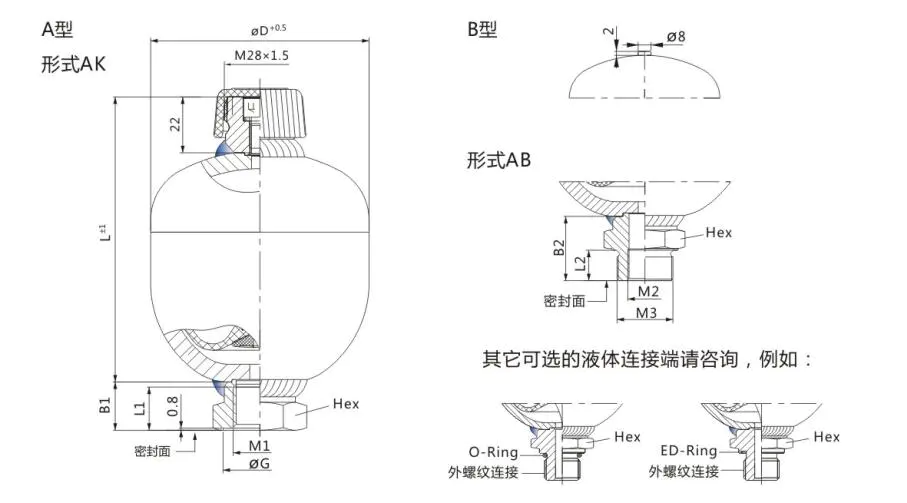

Ang Welded Diaphragm accumulator ay gumagamit ng steel stamping shell, Mayroon silang dalawang uri ayon sa bahagi ng gas: Rechargeable at ganap na selyadong.

Mga Teknikal na Detalye ng Produkto

Code ng Modelo at Sukat

Nominal Volume (L) Compression Ratio p₂:p₀ Serye Pinahihintulutang Presyon sa Paggawa (bar) L (mm) ΦD (mm) Timbang (kg) Pag-alis Karaniwang koneksyon ng likido
AK AB
M1 (ISO228) ΦG (mm) L1 (mm) B1 (mm) Hex SW M2 (ISO228) M3 L2 (mm) B2 (mm) Hex SW
0.075 8:01 210 210 91 65 0.7 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.075 8:01 250 250 91 65 0.7 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.16 8:01 210 210 96 75 0.9 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.16 8:01 250 250 96 75 0.9 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.25 8:01 100 100 106 80 0.8 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.25 8:01 210 210 112 86.5 1.45 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.25 8:01 250 250 112 86.5 1.45 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.32 8:01 100 100 116.5 89 1.1 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.32 8:01 210 210 121 95 1.75 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.32 8:01 250 250 121 95 1.75 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.35 8:01 100 100 121 89 1.15 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.35 8:01 210 210 124 95 1.8 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.35 8:01 250 250 124 95 1.8 38/95/150 G1/2 Φ29 16 18 32 Hindi ibinigay - - - -
0.5 8:01 210 210 133 106 2.3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.5 8:01 250 250 133 106 2.3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.75 8:01 210 210 148.5 121 3 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
0.75 8:01 250 250 152 123 3.5 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1 8:01 210 210 160 138 3.8 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1 8:01 250 250 163 142 5 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1.4 8:01 210 210 174 153 5.9 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
1.4 8:01 250 250 174 153 5.9 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2 8:01 210 210 202 169 7.6 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2 8:01 250 250 205 172 9.2 38/95/150 G1/2 Φ34 18 22 41 G1/2 M33X1.5 18 38 41
2.8 4:01 210 210 250 169 9.2 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
2.8 4:01 250 250 255 172 11.5 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
3.5 4:01 210 210 289 173 13.8 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
3.5 4:01 250 250 289 173 13.8 38/95/150 G3/4 Φ42 24 28 46 G3/4 M45X1.5 20 37 46
