Piston Accumulator

Pangunahing Kahulugan at Istraktura
Ang piston accumulator ay kabilang sa kategorya ng hydraulically isolated accumulator. Pangunahing binubuo ito ng mga sumusunod na sangkap:
1. Pangunahing Istraktura: May kasamang silindro (silindro ng langis), piston, silid ng gas, at mga takip ng dulo. Ang piston ay matatagpuan sa loob ng silindro, na naghihiwalay sa hydraulic fluid chamber (ibabang bahagi) mula sa gas chamber (itaas na bahagi).
2. Sistema ng Pagse-sealing: Ang mga high-precision na seal ay inilalagay sa magkabilang panig ng piston upang maiwasan ang pagpasok ng gas sa hydraulic fluid, kaya napapanatili ang kalinisan ng hydraulic fluid.
3. Control Valves: Karaniwang nilagyan ng pre-charge valve at check valve para sa pagsingil ng compressed gas at pagkontrol sa daloy ng hydraulic fluid.

Prinsipyo sa Paggawa
Ang proseso ng pagtatrabaho ng isang piston accumulator ay katulad ng isang higanteng "spring":
1. Stage ng Pag-iimbak ng Enerhiya: Kapag tumaas ang pressure sa hydraulic system (sa itaas ng pre-charge pressure ng gas), pumapasok ang hydraulic fluid sa accumulator sa pamamagitan ng check valve, na itinutulak ang piston pataas at pinipiga ang gas sa itaas na bahagi. Habang bumababa ang dami ng gas, naiimbak ang enerhiya.
2. Yugto ng Pagpapalabas ng Enerhiya: Kapag ang sistema ay nangangailangan ng karagdagang haydroliko na enerhiya (pagbaba ng presyon), mabilis na lumalawak ang naka-compress na gas, na nagtutulak sa piston pababa. Ang pababang paggalaw ng piston ay pinipilit ang hydraulic fluid pabalik sa system, na naglalabas ng enerhiya.

Tala sa Pag-order
1. Halimbawa: Nominal na presyon: 31.5MPa. Inner diameter ng shell (mm): 180mm, nominal volume: 20L, hydraulic port: sinulid; ang end cap thread type: male, medium: hydraulic oil; ang karaniwang code ng modelo para sa piston accumulator ay: HXQ-A-20/31.5-L-Y-180.
2. Para sa espesyal na pangangailangan sa pistion accumulator, mangyaring makipag-ugnayan sa amin.
3. Inilalaan namin ang karapatang baguhin ang disenyo.

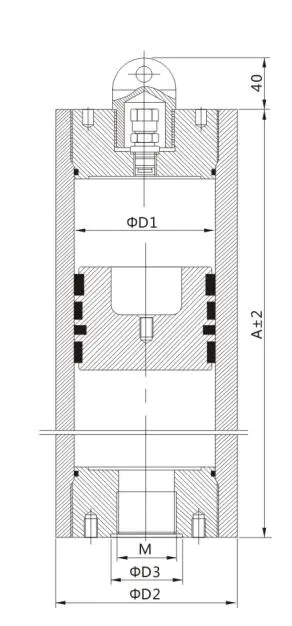

Code ng Modelo at Sukat

	Code ng Modelo	Nominal Volume (L)	ΦD1 (mm)	ΦD2 (mm)	A (mm)	Pinapayagan ang Operating Pressure (MPa)	ΦD3 (mm)	M	Timbang (kg)
	HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72×2	900
