Accumulator Bladder

Uri ng PED Accumulator Bladder

Ang PED-type accumulator bladder ay tumutukoy sa mga panloob na rubber bladder (sac) ng mga hydraulic accumulator na sumusunod sa European Pressure Equipment Directive (PED). Ang mga uri ng pantog na accumulator na ito ay karaniwang ginagamit upang mag-imbak at maglabas ng enerhiya sa mga hydraulic system, at partikular na angkop para sa mga merkado ng EU at EEA.

Humiling ng Presyo >
  • Uri ng PED Accumulator Bladder
Nakaraang：NXQ Series Accumulator BladderSusunod：Walang susunod na produkto

Pangunahing Kahulugan

Ang PED-type accumulator bladder ay isang hydraulic component na sumusunod sa mga pamantayan sa kaligtasan ng EU PED 2014/68/EU directive. Ang pangunahing istraktura nito ay binubuo ng isang panlabas na shell ng bakal at isang panloob na pantog (sac) na gawa sa nitrile rubber (NBR) o iba pang materyal na elastomer. Ang pantog ay puno ng pre-pressurized nitrogen at panlabas na may hydraulic oil. Nag-iimbak ito ng enerhiya sa pamamagitan ng nababanat na pagpapapangit ng pantog.


Mga Pangunahing Katangian

1. Mataas na Kaligtasan at Pagsunod: Ang mga uri ng PED na accumulator bladder ay dapat sumailalim sa mahigpit na mga pagsusuri sa kwalipikasyon upang matiyak ang kaligtasan at pagiging maaasahan sa mga high-pressure na operating environment. Ang mga produkto ay karaniwang may marka ng CE.

2. Structural Forms: Pangunahing nahahati sa dalawang structural forms: Type A (small-bore) at Type AB (large-bore). Ang Type A ay angkop para sa mas maliliit na hydraulic oil pipe diameter, habang ang Type AB ay angkop para sa mas malalaking hydraulic oil pipe diameter.

3. Katamtamang Paggawa at Naaangkop na Temperatura: Angkop para sa media tulad ng hydraulic oil, emulsion, at pang-industriyang tubig. Ang saklaw ng operating temperatura ay karaniwang nasa pagitan ng -20 ℃ at 93 ℃.


Mga Sitwasyon ng Application

Ang PED-type accumulator bladder ay malawakang ginagamit sa mga hydraulic system, pneumatic system, energy storage system, at suspension system ng sasakyan. Ang mga ito ay epektibong nag-i-buffer ng mga pulsation ng presyon sa mga hydraulic system, pinipigilan ang mga hydraulic shock, pinapanatili ang balanse ng presyon ng system, at binabayaran ang mga pagtagas ng kapasidad.


Mga Rekomendasyon sa Pagpili

Kapag bumibili ng PED-type accumulator bladder, ang mga sumusunod na parameter ay karaniwang dapat isaalang-alang:

1. Nominal Volume: Mula 0.4L hanggang 250L.

2. Nominal Pressure: Karaniwang magagamit sa 10MPa, 20MPa, at 31.5MPa (330bar).

3. Paraan ng Koneksyon: Kasama ang mga sinulid na koneksyon (NPT, SAE) at mga koneksyon sa flange (G, F).

Produkto
Paglalarawan

Maaari kaming magdisenyo at bumuo ayon sa mga pangangailangan ng aming mga kliyente upang matugunan ang mga kinakailangan ng iba't ibang mga customer.

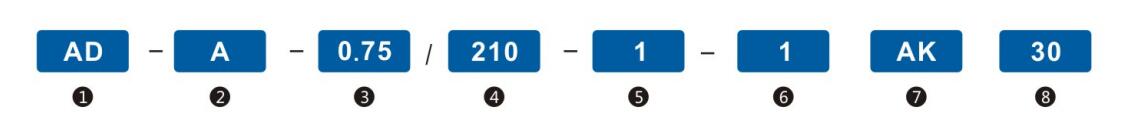

1. Series Code:

Welded diaphragm accumulators

2. Konstruksyon:

A--Rechargeable (M28X1.5)

B--Ganap na selyado¹

3. Nominal Volume (L)

4. Pinahihintulutang working pressure (Bar)

5. Materyal ng Shell:

1--Carbon na bakal

6. Diaphragm Material code:

1--Nitrile Butadiene Rubber (NBR)

2--Hydrogenated Nitrile Butadiene Rubber (HNBR)²

3--Isobutylene Isoprene Rubber (IIR)²

7--Epichlorohydrin Rubber (ECO)²

7. Liquid side karaniwang koneksyon AK o AB³

8. Nitrogen pre-charge pressure sa 20°C (Bar)¹

Tandaan:

(1) Para lamang sa maramihang order ng Type A at Type B；

(2) Para lamang sa maramihang mga order;

(3) Ang mga hindi karaniwang konektor ay nangangailangan ng hiwalay na konsultasyon;

Ang Welded Diaphragm accumulator ay gumagamit ng steel stamping shell, Mayroon silang dalawang uri ayon sa bahagi ng gas: Rechargeable at ganap na selyadong.

Mga Teknikal na Detalye ng Produkto

Serye Pagtutukoy L R M1 L1 M2 H Timbang (kg) 50-head na timbang ng produkto (kg)
Euro Standard E4L 240 73 22-7/8 54 1/2 2.8 0.505
Euro Standard E5L 310 73 54 2.8 0.56
Euro Standard E6L 360 73 54 2.8 0.58
Euro Standard 114/1.5L 200 49 54 2 0.34
Euro Standard 114/2.5L 320 49 54 2 0.48
Euro Standard 114/4L 380 49 54 2 0.54
Euro Standard 114/6L 660 49 54 2 0.75
Euro Standard D12L 410 101 60 3 1.18 2.02
Euro Standard D15L 457 101 60 3 1.23 2.07
Euro Standard D20L 612 101 60 3 1.58 2.42
Euro Standard D24.5L 735-750 101 60 3 1.7 2.54
Euro Standard D32L 1000 101 60 3 2.5 3.34
Euro Standard D35L 1060 101 60 3 2.7 3.54
Euro Standard D40L 1230 101 60 3 2.9 3.74
Euro Standard D42L 1258 101 60 3 2.9 3.74
Euro Standard D50L 1538 101 60 3 3.5 4.34
Euro Standard D53L 1600 101 60 3 3.7 4.54
